Návod na montáž podlahového vykurovania

Zhotovenie podlahového kúrenia so systémovou doskou UHP53



Polystyrén pre podlahové kúrenie výsoký 36 mm a rozostupom potrubia v násobku 5 cm s odrazovou vrstvou tepla.






1. Systémová doska (polystyrén) UHP53 rozmerov 1,0m x 0,7m x hrúbka 3,6cm

Vzdialenosť ukladania potrubia v násobku 5cm

  2. Polybutylénové potrubie UHP16 alebo PEXALPEX 16x2mm s kyslíkovou bariérou
3. Dilatačný samolepiaci pás po obvode stien DP50   4. Betónová vykurovacia zálievka z jemnozrnného betónu.
5. Podlaha alebo nosná konštrukcia

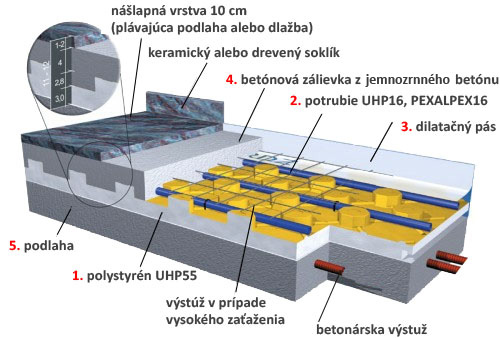

Zhotovenie podlahového kúrenia so systémovou doskou UHP55



Polystyrén pre podlahové kúrenie výsoký 60 mm a rozostupom potrubia v násobku 7,5 cm s odrazovou vrstvou.






1. Systémová doska (polystyrén) UHP55 rozmerov 1,05m x 0,75m x hrúbka 5,8cm

Vzdialenosť ukladania potrubia v násobku 7,5cm

  2. Polybutylénové potrubie UHP16 alebo PEXALPEX 16x2mm s kyslíkovou bariérou
3. Dilatačný samolepiaci pás po obvode stien DP50   4. Betónová vykurovacia zálievka z jemnozrnného betónu.
5. Podlaha alebo nosná konštrukcia








Pracovný postup pri zhotovení podlahového vykurovanie na pevnom podklade:

1. Do pripraveného otvoru  v stene upevnite skrinku.

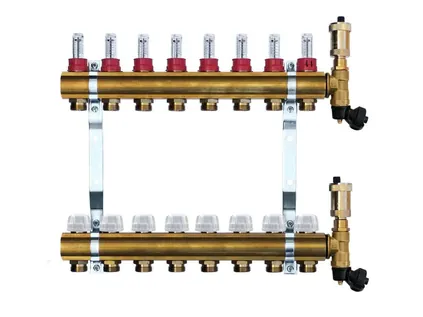

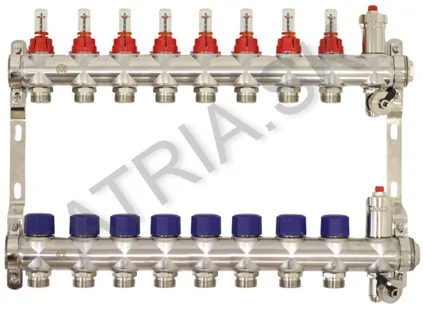

2. Do skrinky vložte rozdeľovač a upevnite ho na vodiace lišty v skrinke. Telo rozdeľovača s prietokomermi je na prívod teplej vody a umiestnite ho hore. Druhé telo, len s ventilmi, dajte na spodnú časť.
3. Na čistý, pevný a rovný podklad 5 rozložte po celej ploche systémovú dosku (polystyrén) UHP55.
4. Po obvode stien nalepte samolepiaci dilatačný pás DP50 tak, aby plastová „zásterka bola položená na doske UHP55
5. Začiatok potrubia prevlečte pod vodiacu lištu v skrinke, oblúk potrubia zafixujte vodiacim oblúkom 5058 a začnite namotávať potrubie v požadovanej dĺžke okruhu . Potrubie namotávajte do tvaru „slimáka“ tak ako je znázornené na obrázku.  ( ak máte vzdialenosť naplánovanú na 15cm, ukladajte ho vo vzdialenosti 30cm a cestou nazad pôjdete v strede a tým dosiahnete 15cm vzdialenosť ukladania)
6. Po namotaní všetkých okruhov upevnite pomocou zverných šróbení RCS16 potrubie UHP16 alebo PEXALPEX16 do rozdeľovača. Vstup teplej vody upevnite tam kde sú prietokomery a vratnú vodu pod tým, vždy tak, aby okruhy, prívod a spiatočka boli v rozdeľovači nad sebou. Pre lepšiu kontrolu každý okruh označte číslom a názvom miestnosti.
7. Po zabetónovaní inštalácie podlahového vykurovania, položení nášľapnej vrstvy a zhotovení omietok aj s maľbami osaďte rám s dvierkami a posuvný plech na spodku skrinky položte na zhotovenú podlahu. Všetky otvory budú zakryté.

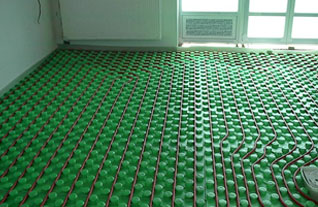

Fotogaléria montáže podlahového kúrenia
